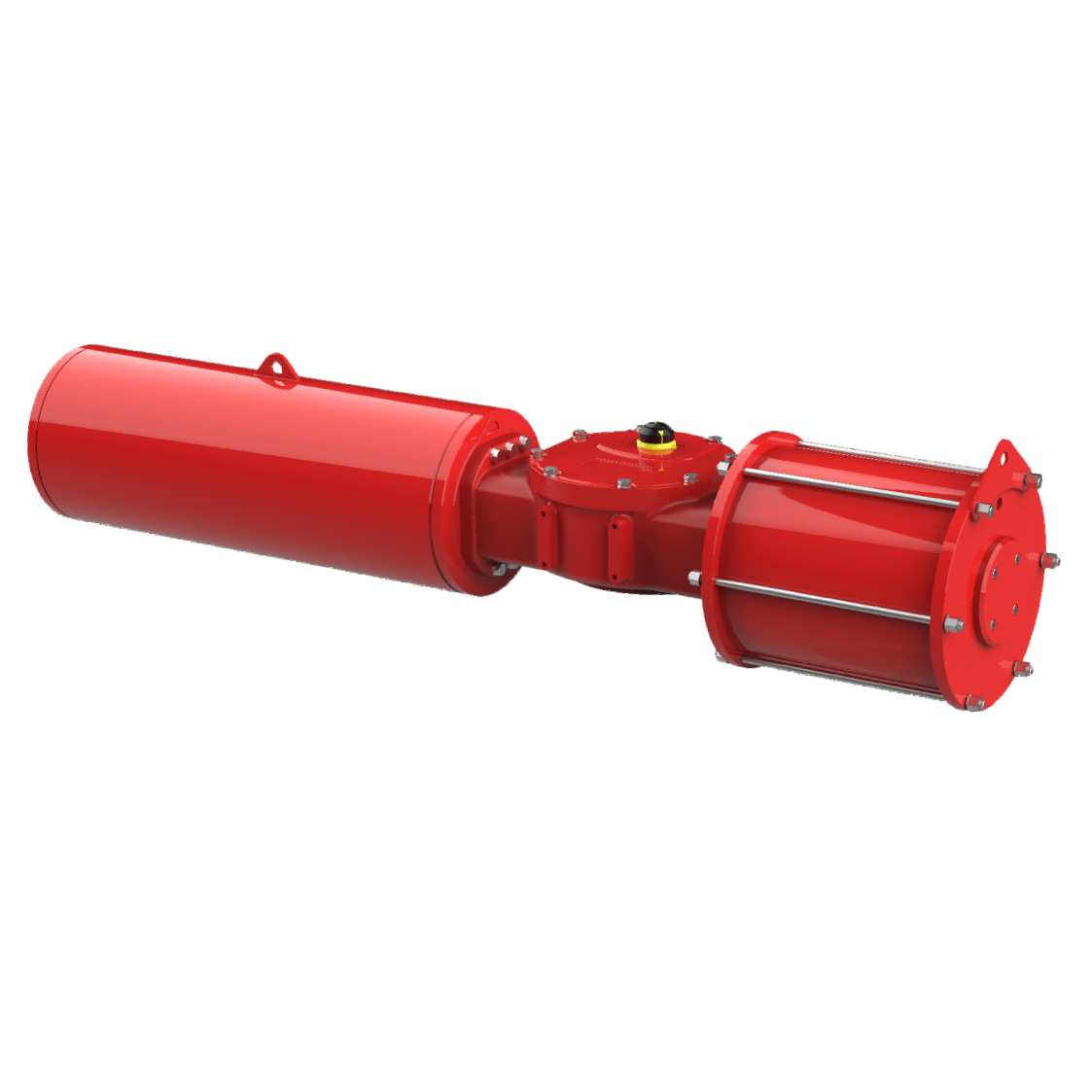

Raskas skotlantilainen toimilaite

1.tuotteen esittely

Scotch Yoke -toimilaitteet automatisoivat ensisijaisesti venttiilin toimintaa. Ne muuntavat lineaarisen liikkeen pyörimisliikkeeksi tehokkaasti. Skotlantilaisten pelimekanismi koostuu liukuvasta lohkosta, joka liikkuu kiinteässä ikeessä. Tämä liukuvan lohkon ja ikeen välinen vuorovaikutus on ratkaisevan tärkeä toimilaitteen operaatiolle. Männän liikkuessa se työntää liukuvaa lohkoa ikoa pitkin, luomalla kiertoliikkeen. Tämä malli mahdollistaa sujuvan ja hallitun käytön.

2. Tuoteparametri (spesifikaatio)

Malli: JHD -sarja

Spring End -lähtö vääntömomentti: 424N.M - 81421N.M

Rakenne: Scotch Yoke

Levitys: palloventtiili, perhonen venttiili, pistoke ja muut venttiilit

Ilman syöttöpaine: 3 - 8 bar

Sylinterimateriaali: Hiiliteräs

Keskimmäisen rungon materiaali: taipuisa rauta tai hiiliteräs

Ilman lähteen hallinta: Suodatetun paineilman, ei tarvitse voitelua öljyä, öljyn on sovittava NBR: lle voiteltuun tilassa.

Sovellettava ympäristön lämpötila:

Standard -20 ℃ ~ 80 ℃

Matala lämpötila -40 ℃ ~ 80 ℃

Korkea lämpötila -15 ℃ ~ 150 ℃

Laipanstandardi: ISO 5211

Kierrä isku: 90 ° (+/- 5 °)

Huolto-elämä: EN 15714-3: n mukaan

3.tuotteen ominaisuudet

Scotch Yoke Pneumaattisella toimilaitteella kaksoisnäyttelijä JHD2E0410YS: llä on alla olevat ominaisuudet:

● Rakenne: Raskas skotlantilainen ike -kevään paluutyyppi.

● Pieni kitka, pitkä käyttöikä EN 15714-3 mukaan.

● Levitetään kulmanhalvausventtiileihin, palloventtiileihin, perhonen venttiileihin, pistoolit ja muut venttiilit.

● Asennuslaippa ISO 5211: n mukaisesti.

● Korkealaatuinen rauta- tai hiiliteräspintapäällyste maalaamalla.

● Saatu sertifikaatti: ATEX, EAC, CE, SIL3, ISO9001: 2015 -sertifikaatti.

● Huippuluokan tuotteet, erinomainen laatu, täydellinen sertifiointijärjestelmä.

● Kaikki tehtaan tuotteet läpikäyvät tiukan testauksen, jokainen henkilö on merkitty seurantakoodilla nopeaa tunnistamista ja täydellistä seurantapalvelua varten.

● Funktionaalinen modulaarinen: pneumaattinen modulaarinen, jousimodulaarinen, koteloasema modulaarinen ja jne. Kaikki moduulit voidaan koota ja korvata toisillaan; tehdä tuotteesta vakaampi suorituskyky ja helpompi ylläpitää.

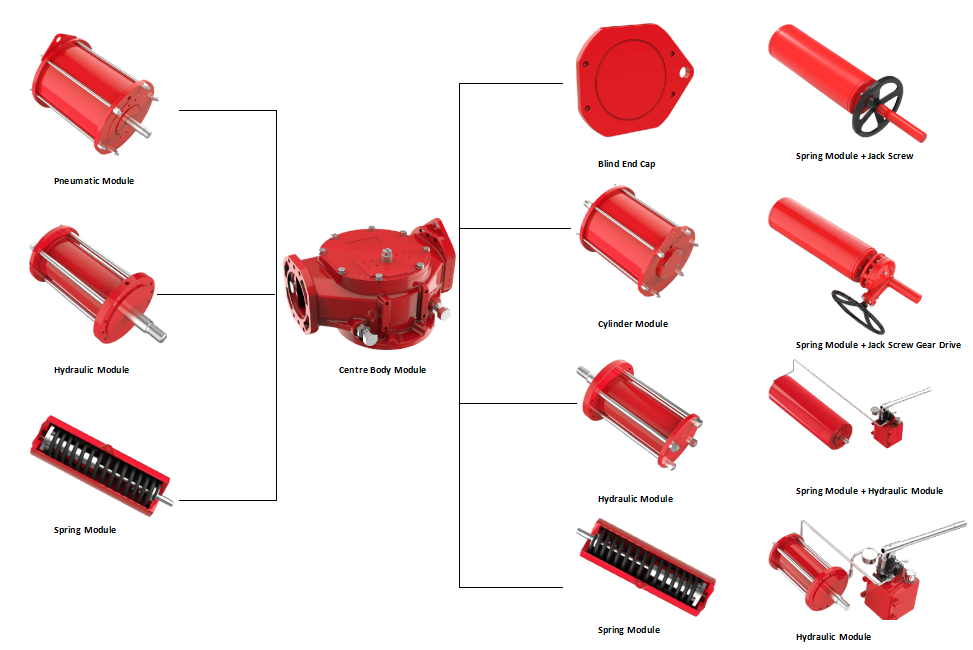

4.Moduulin vaihtoehto

Faq

K: Oletko valmistaja vai kauppayhtiö?
V: Olemme valmistaja, joka on erikoistunut pneumaattisiin toimilaitteisiin ja vaihdeoperaattoreihin yli 20 vuotta, Taizhoussa, Zhejiangin maakunnassa, Kiinassa.

K: Jos olen kiinnostunut raskaasta skotlantilaisesta ike -toimilaitteestasi, milloin voin saada tarjouksen?
V: Kaikille tiedusteluihisi vastataan 24 tunnin sisällä.

K: Voitko tuottaa asiakkaan omien teknisten piirustusten mukaan?
V: Kyllä, tarjoamme henkilökohtaista räätälöintipalvelua.
